ZCMC-4000多板離合器摩擦片單體進料檢驗設備
ZCMC-4000多板離合器摩擦片單體進料檢驗設備
1.1外觀

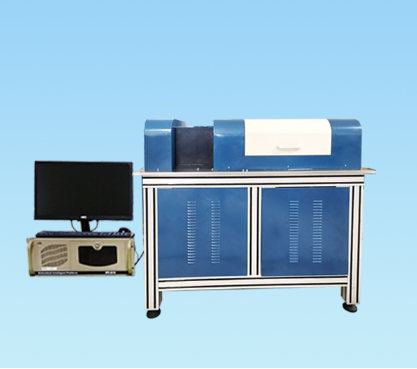

該試驗機主體結構為機電分離式結構，左側為計算機控制顯示部分，右側為設備主體，整機結構大方，操作方便。具體如圖一所示：
圖一. ZCMC-4000外觀圖
1.2 用途與特點
ZCMC-4000多板離合器摩擦片單體進料檢驗設備
1.3主要技術指標
| 項目名稱 | 技術指標 |
1 | 試驗力 | 500～3000N |
1.1 | 最大試驗力的20%以上試驗力的相對誤差 | ≤±1％ |
1.2 | 最大試驗力的20%以下試驗力的相對誤差 | ≤2N |
1.3 | 加卸試驗力采用氣缸加載，平穩，無沖擊和脈動現象 |
1.4 | 試驗力顯示分辨率 | 0.01N.M |
2 | 摩擦力矩 |
|
2.1 | 摩擦力矩的測定范圍 | 0～300N.m |
2.2 | 從最大摩擦力矩的10%開始，摩擦力矩示值相對誤差 | ≤±2% |
2.3 | 摩擦力矩顯示分辨率 | 0.01N.mm |
3 | 主軸轉速 |
|
3.1 | 主軸轉速范圍 | 1000~4000r/min |
3.2 | 主軸轉速在100r/min以上時誤差 | ≤±5r/min |
3.3 | 在100r/min及100r/min以下時誤差 | ≤±1r/min |
4 | 溫度控制范圍 | 室溫-150℃ |
5 | 溫度測量精度 | ≤±2℃ |
6 | 試驗機時間顯示與控制范圍 | 1～99999s或min |
7 | 試驗機轉數顯示與控制范圍 | 999999999 |
8 | 主機額定功率 | 7.5kW |
1.4試驗機的工作條件
1.在室溫10℃-35℃范圍內，相對濕度不大于80%；
2.正確安裝在穩固的基礎或工作臺上；
3.周圍無腐蝕性介質、無震動和干擾；
4.使用電源：380V／50Hz；
5.電源電壓的波動范圍不應超過額定電壓的±10%；
6.試驗機電源應有可靠接地,頻率的波動不應超過額定頻率的2%；
